TX 74hc240 qrp 100 mw

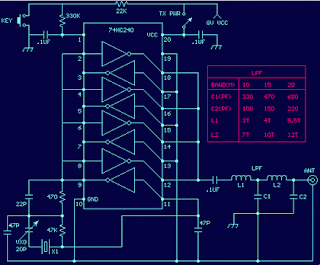

Mini tx da 100mw 74hc240
Trecate un Beacon

Inizialmente ho attivato un beacon il 1 Maggio 2007 nel mio qth Trecate sulla frequenza 28322,50 Mhz .

Ora il beacon è permanente e 24 ore su 24.Il beacon utilizza una antenna EX 27 Mhz modificata. IL trasmettitore al momento si trova con l antenna sul balcone al 3° piano direzione NORD\EST. Da prove fatte con mio fratello Giuseppe IK1BPL ad una distanza di 9 Km il beacon arriva con un segnale di 1 nel rumore di fondo sepolto un poco tra molte altre stazioni CW

Grazie, IK1BPL Giuseppe


Frequenza = 28.322,50 Mhz
Alimentazione = 13,5 volt da batteria 12A/H auto
Messaggio del Beacon:V V V I K 1 H G I / B J N 4 5 I K QRSS3 100MW PSE QSL K
Antenna = per le prove : Dipolo a ( V ) ed una GP a semi onda per la 27Su Google Earth potete vedere la mia posizione oppure basta copiare le mie coordinate 45°25,39,25.25"N 8°44,39,44.59" o direttamente la posizione del QRP e l'antenna.
Specifica di QRSS-QRPP:

Frequenza operativa: 28.322280

Potenza .: circa 100 milliW (- 3 dBm), mVpp dei taht 450 su un carico da 50 Ohm

Gruppo di alimentaz.: 13,5+ V stabilizzate

Consumo corrente: fra 50mA 100- mA utilizzare

Stabilità di frequenza: (dopo 10'"di preriscaldamento), nient'altro di 5 hertz

Ciao buon lavoro Antonio ik1hgi
